Frontplatten und Gehäuseplatten nach Maß

Was eine Frontplatte nach Maß kostet

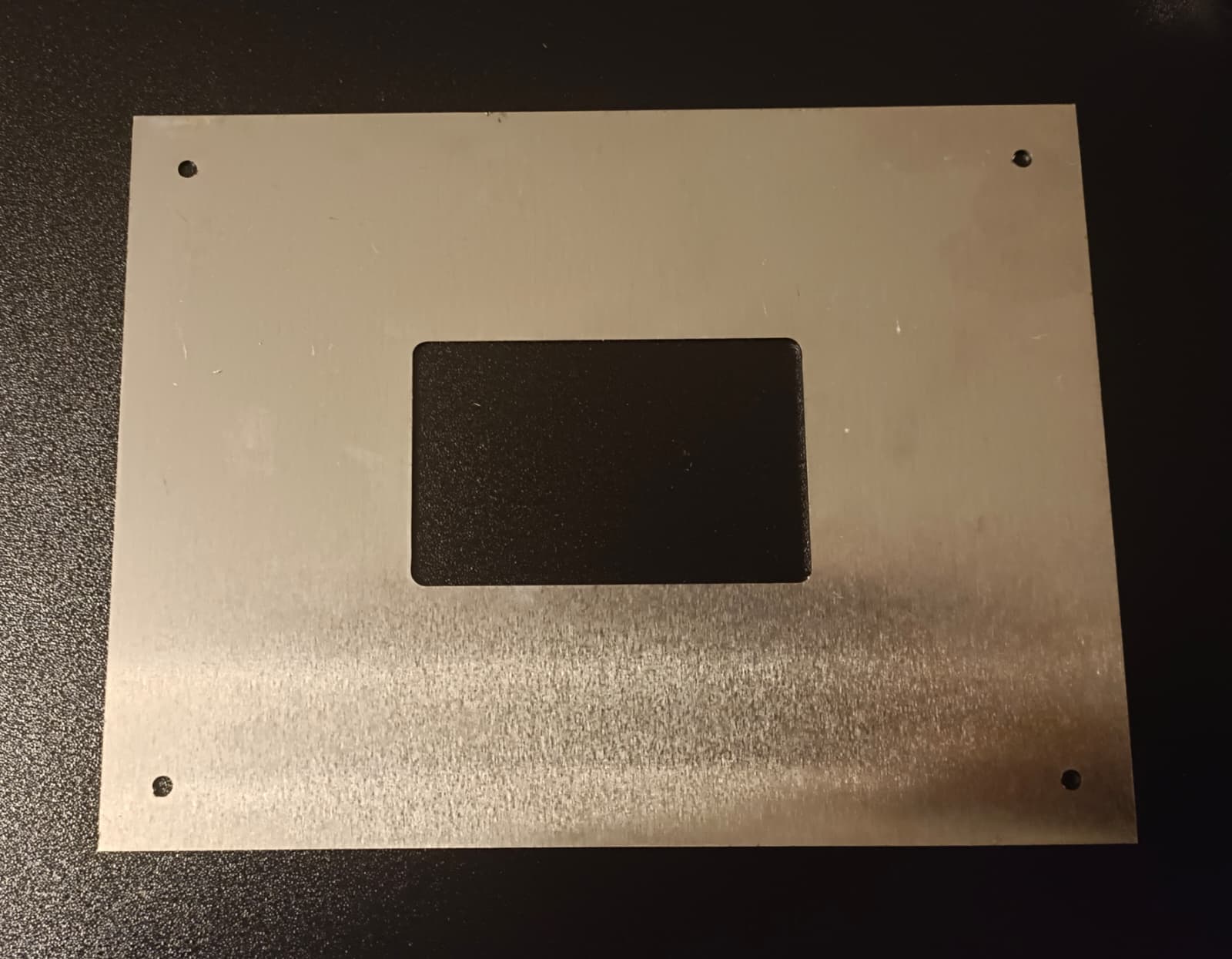

Preis pro Stück inkl. MwSt., zzgl. Versand, für eine Platte mit mittigem Fenster und vier Löchern für M4, berechnet beim Aufruf dieser Seite mit der Preisformel des Konfigurators. Der Ausschnitt zählt als Schnittweg, ein größeres Fenster kostet also ein wenig mehr.

Grenzen, die für diese Platte zählen

• Größe: 50 bis 1000 mm in beiden Richtungen, Eckenradius bis 30 mm. Der Ausschnitt sitzt mittig, 10 bis 500 mm breit und hoch, mit eigenem Eckenradius.
• Löcher: vier gleiche Löcher in den Ecken, 0 bis 12 mm Durchmesser, 5 bis 50 mm von der Kante. Weitere Löcher oder ein zweiter Ausschnitt gehen im Skizzierer.
• Material: Aluminium AlMg3 in 1 bis 4 mm ist der Klassiker für Frontplatten, Edelstahl 1.4301 in 1 bis 5 mm für Küche und Außenbereich, Stahl DC01 bis 2,5 mm für innen.
• Toleranz: ISO 2768-m, also ±0,3 mm auf Maße bis 120 mm und ±0,5 mm bis 400 mm. Ein Display, das ohne Rahmen im Fenster sitzen soll, bekommt daher 0,5 bis 1 mm Luft.
• Oberfläche: blank vom Laser, ohne Eloxal, Lack oder Beschriftung. Entgraten ist wählbar. Eine Beschriftung lässt sich als Ausschnitt in die Platte schneiden, siehe die Vorlage für Metallschilder.

Häufige Fragen zur Frontplatte nach Maß

Kann die Platte mehrere Ausschnitte bekommen, etwa für USB, D-Sub und einen Schalter?

Die Vorlage hat ein Fenster. Öffne sie im Skizzierer und zeichne weitere Rechtecke und Kreise dazu, oder lade eine DXF aus deinem CAD hoch; der Preis rechnet sich mit jedem Ausschnitt neu.

Welche Stärke für eine Frontplatte?

2 mm Aluminium ist steif genug für Platten bis etwa 300 mm und lässt sich noch leicht nachbohren. Mit 1,5 mm sparst du Gewicht, ab 3 mm wirkt die Platte massiv. Edelstahl nimmst du in 1,5 mm, das entspricht in der Steifigkeit etwa 2 mm Aluminium.

Wie befestige ich die Platte am Gehäuse?

Mit vier Schrauben durch die Ecklöcher: 3,4 mm für M3, 4,5 mm für M4. Sitzt das Gehäuse hinter der Platte, wähle den Lochabstand zur Kante so groß wie die Wandstärke des Gehäuses plus halbe Schraube.

Passt die Platte in ein 19-Zoll-Rack?

Ja. Eine 1-HE-Blende ist 482,6 × 43,6 mm; die Löcher des Racks liegen 465,1 mm auseinander und 31,75 mm übereinander. Weil die Vorlage nur einen Lochabstand für beide Richtungen kennt, setzt du diese Löcher im Skizzierer, am besten als Langlöcher 6,5 × 10 mm.

Kann ich Text oder ein Logo auf die Platte bekommen?

Gravur und Druck bieten wir nicht an. Geschnittener Text, bei dem die Buchstaben durch die Platte gehen, ist möglich: als Ausschnitt im Skizzierer oder, für ein reines Schild, mit der Vorlage für lasergeschnittene Metallschilder.
