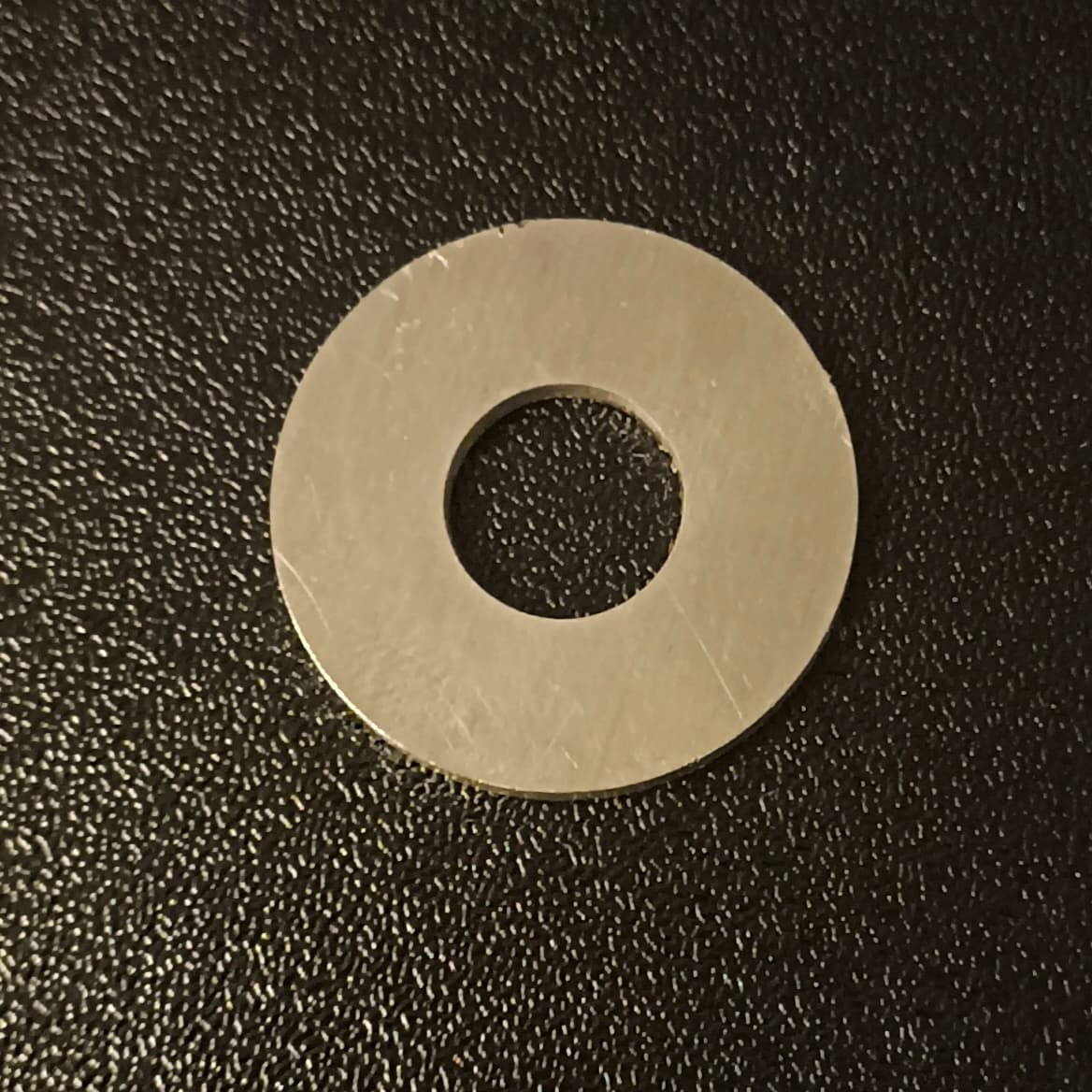

Unterlegscheiben nach Maß, in jedem Durchmesser
Eine Scheibe mit genau dem Außen- und Innendurchmesser, den deine Konstruktion braucht, im Konfigurator die Vorlage „Unterlegscheibe“. Der Laser schneidet sie flach aus dem Blech, ohne Stanzgrat und ohne Kantenrundung, in jeder Stärke, die das Material hat. Das lohnt sich überall, wo Normscheiben nicht passen: große Auflageflächen, ungewöhnliche Bohrungen, dünne Ausgleichsscheiben oder ein Werkstoff, den es als Normteil nicht gibt.
Wofür sie taugt: Große Unterlegscheiben für Holzbau und Fassade, Ausgleichs- und Passscheiben aus Federstahl ab 0,2 mm, Distanzscheiben für Wellen und Achsen, Edelstahlscheiben in Sondermaßen, Abdeckscheiben für Bohrungen, Ronden ohne Loch zum Anschweißen.
Unterlegscheibe konfigurierenWas eine Unterlegscheibe nach Maß kostet
| Größe (außen × innen) | 1 mm Aluminium AlMg3 | 1 mm Edelstahl 1.4301 | ||||
|---|---|---|---|---|---|---|
| 1 Stk. | 10 Stk. | 100 Stk. | 1 Stk. | 10 Stk. | 100 Stk. | |
| M6: 18 × 6,4 mm | 7,84 € | 2,05 € | 0,67 € | 7,88 € | 2,07 € | 0,69 € |
| M10: 30 × 10,5 mm | 8,19 € | 2,23 € | 0,80 € | 8,29 € | 2,31 € | 0,88 € |
| M16: 50 × 17 mm | 8,84 € | 2,56 € | 1,05 € | 9,17 € | 2,87 € | 1,32 € |
Preis pro Stück inkl. MwSt., zzgl. Versand, berechnet beim Aufruf dieser Seite mit der Preisformel des Konfigurators. Die Maße folgen den großen Scheiben nach DIN 9021 für M6, M10 und M16. Andere Stärken, Federstahl und Baustahl stehen im Konfigurator zur Wahl.
Grenzen, die für diese Scheibe zählen
- Größe: 8 bis 200 mm Außendurchmesser, Innendurchmesser von 0 bis 150 mm. Bei 0 mm entsteht eine Ronde ohne Loch.
- Stärke: Stahl DC01 in 1 bis 2,5 mm, Edelstahl 1.4301 in 1 bis 5 mm, Aluminium AlMg3 in 1 bis 4 mm, Federstahl C75S in 0,2 bis 1 mm, Baustahl S355MC in 3 bis 6 mm.
- Ring: Der Steg zwischen Loch und Außenkante sollte mindestens so breit sein wie das Blech dick ist, sonst verzieht sich die Scheibe beim Schneiden. Der Konfigurator warnt erst deutlich darunter.
- Toleranz: ISO 2768-m, also ±0,1 mm bis 6 mm und ±0,2 mm bis 30 mm Durchmesser. Für eine Scheibe, die auf einer Welle sitzt, das Loch lieber 0,2 mm größer wählen als das Nennmaß.
- Oberfläche: Die Scheibe kommt blank vom Laser, mit leichter Anlauffarbe an der Kante; Entgraten ist wählbar. Verzinken oder Härten bieten wir nicht an.
Häufige Fragen zur Unterlegscheibe nach Maß
- Ist eine lasergeschnittene Scheibe so gut wie eine gestanzte?
- Für Auflage und Ausgleich ja, oft besser: Die Laserkante ist rechtwinklig und hat keinen Stanzgrat, die Scheibe liegt plan. Gehärtete Scheiben für Schraubensicherungen oder hochfeste Verbindungen ersetzt sie nicht, dafür fehlt die Wärmebehandlung.
- Welche Stärke für Pass- und Ausgleichsscheiben?
- Federstahl C75S gibt es in 0,2, 0,3, 0,5, 0,8 und 1 mm. Damit lassen sich Spiele in 0,1-mm-Schritten ausgleichen, wenn du mehrere Stärken kombinierst. Für dickere Distanzen nimmst du Stahl oder Edelstahl bis 5 mm.
- Gibt es die Maße nach DIN 125 oder DIN 9021?
- Kein Lager, aber jedes Maß: Trag Außen- und Innendurchmesser der Norm ein, der Laser schneidet genau das. Die Beispiele in der Tabelle sind die großen Scheiben nach DIN 9021; für DIN 125 nimmst du etwa 12 × 6,4 mm bei M6 und 20 × 10,5 mm bei M10.
- Kann das Loch eckig oder ein Langloch sein?
- Ja, im Skizzierer. Öffne die Vorlage dort, ersetze den Kreis durch ein Quadrat für Schlossschrauben oder ein Langloch zum Verschieben, und der Preis rechnet sich neu.
- Lohnt sich das auch bei 500 Stück?
- Der Preis pro Stück sinkt mit der Menge, die Tabelle zeigt die Stufen bis 100. Ab einigen hundert Scheiben in Normmaß ist Stanzware meist billiger; bei Sondermaßen, Edelstahl oder Federstahl bleibt der Laser auch dann im Rennen. Trag die Menge im Konfigurator ein, der Preis steht sofort da.
Öffnet den Konfigurator mit dieser Vorlage; Maße eintragen, Material wählen, bestellen. Kein Konto nötig.
