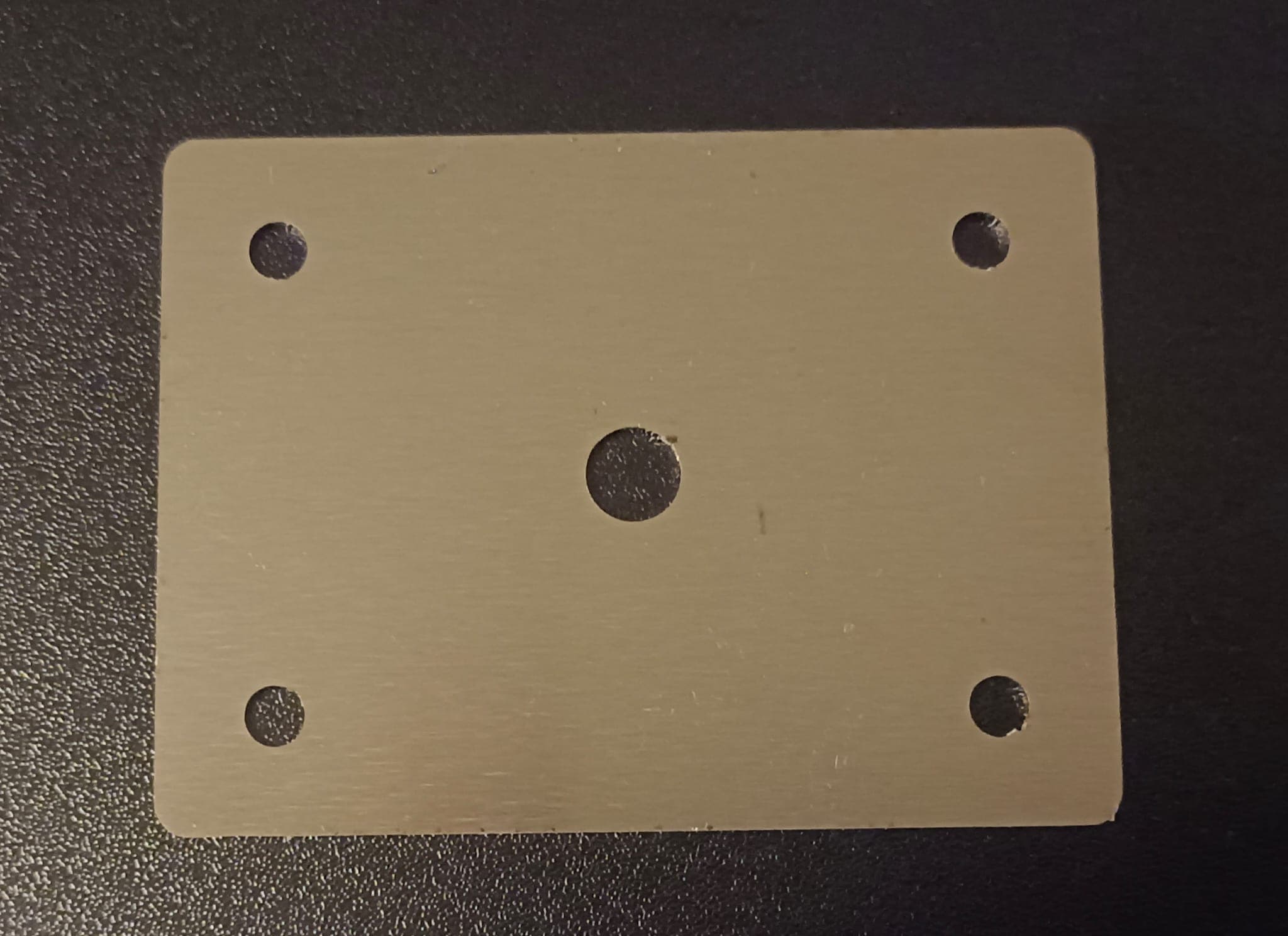

Montageplatten mit Lochraster nach Maß

Was eine Montageplatte nach Maß kostet

Preis pro Stück inkl. MwSt., zzgl. Versand, für Platten mit 5,5-mm-Löchern für M5, berechnet beim Aufruf dieser Seite mit der Preisformel des Konfigurators. Jedes Loch zählt als Schnitt; das Raster verändert den Preis, aber weniger als die Fläche.

Grenzen, die für diese Platte zählen

• Größe: 30 bis 1200 mm in beiden Richtungen, Eckenradius bis 50 mm.
• Löcher: 1 bis 20 je Richtung, 0 bis 30 mm Durchmesser, alle gleich groß und gleichmäßig verteilt, Randabstand 5 bis 100 mm. Für ein Lochbild mit ungleichen Abständen oder Langlöchern öffnest du die Vorlage im Skizzierer.
• Material und Stärke: Stahl DC01 bis 2,5 mm, Baustahl S355MC 3 bis 6 mm, Edelstahl 1.4301 bis 5 mm, Aluminium AlMg3 bis 4 mm. Gewinde schneiden wir nicht; für M5 nimmst du 4,2 mm Kernloch und schneidest selbst, oder 5,5 mm als Durchgang.
• Toleranz: ISO 2768-m, also ±0,3 mm auf 120 mm, ±0,5 mm bis 400 mm und ±0,8 mm bis 1000 mm. Für Lochbilder, die ein Gegenstück treffen müssen, plane 0,5 mm Luft im Durchmesser ein.
• Flach und blank: nur geschnitten, nicht gekantet, nicht beschichtet. Entgraten ist wählbar. Löcher sollten mindestens halb so groß sein, wie das Blech dick ist; der Konfigurator dieser Vorlage prüft das noch nicht.

Häufige Fragen zur Montageplatte nach Maß

Kann ich ein eigenes Lochbild vorgeben, etwa das eines Motors?

Die Vorlage verteilt die Löcher gleichmäßig. Für ein vorgegebenes Bild öffnest du sie im Skizzierer und setzt jedes Loch mit Maß, oder du lädst eine DXF aus deinem CAD hoch. Auch dann steht der Preis sofort.

Bekomme ich Gewinde in die Löcher?

Nein, wir schneiden nur. Wähle das Kernloch der Gewindegröße, bei M6 also 5 mm, und schneide das Gewinde selbst; ab 3 mm Blech trägt es ordentlich. Oder nimm Durchgangslöcher und Muttern.

Welche Stärke für eine Grundplatte?

Für Elektronik und leichte Halter reichen 2 mm Stahl oder 3 mm Aluminium. Motoren und Pumpen bis etwa 20 kg setzt du auf 5 mm S355MC, größere auf 6 mm. Aluminium spart Gewicht, muss dafür etwa eine Stufe dicker sein.

Kann die Platte ein Langloch oder einen mittigen Ausschnitt bekommen?

Ja, im Skizzierer: Löcher lassen sich dort zu Langlöchern ziehen, ein Ausschnitt kommt als Rechteck dazu. Für einen mittigen Ausschnitt mit vier Ecklöchern ist die Gehäuseplatte die passendere Vorlage.

Wie schwer wird die Platte?

Stahl wiegt 7,85 kg je Quadratmeter und Millimeter Stärke, Aluminium 2,7 kg. Eine Platte 300 × 200 mm aus 5 mm Stahl wiegt also rund 2,4 kg, aus 4 mm Aluminium 0,65 kg. Über 31,5 kg je Teil versenden wir nicht per Paket; das erreicht diese Vorlage erst ab etwa 0,7 m² in 6 mm Stahl.
